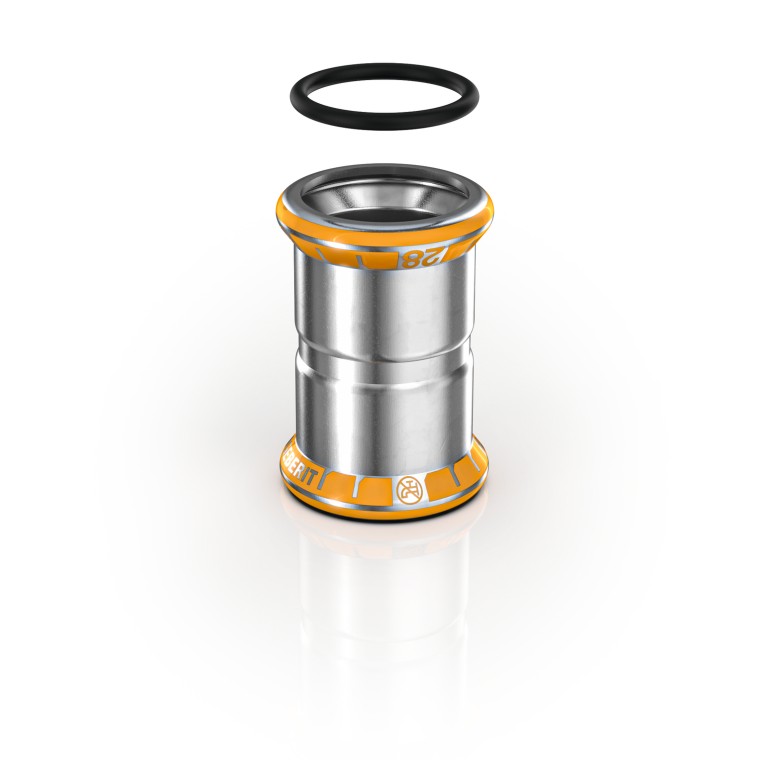

Geberit Mapress Therm til varme- og kølekredsløb
Økonomisk og korrosionsbestandigt system i rustfrit stål
Geberit Mapress Therm er et rørsystem i lavlegeret rustfrit stål. Det er en korrosionsbestandig og samtidig omkostningseffektiv løsning til lukkede varme- og kølekredsløb, hvor fugt ikke altid kan undgås.

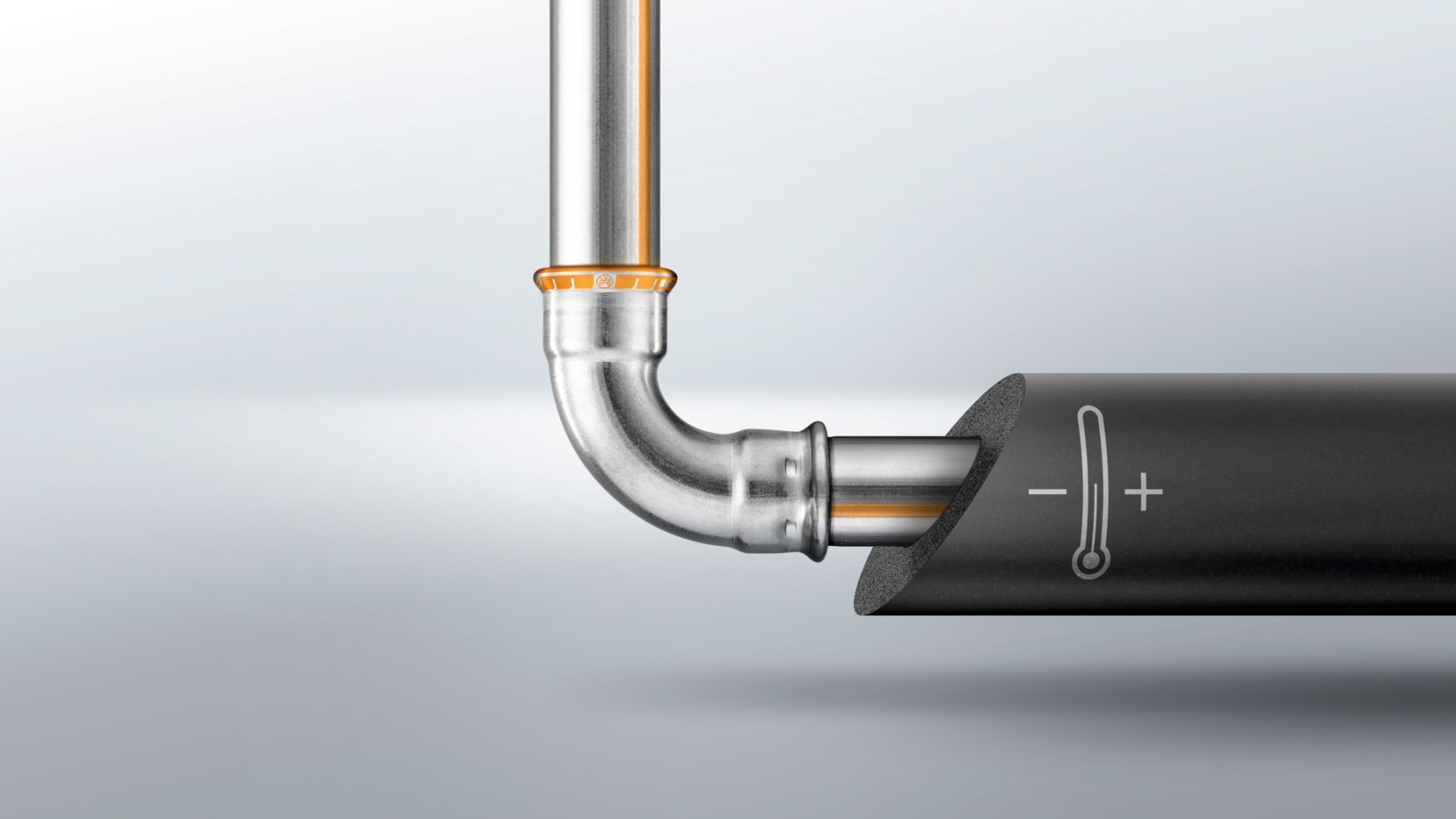

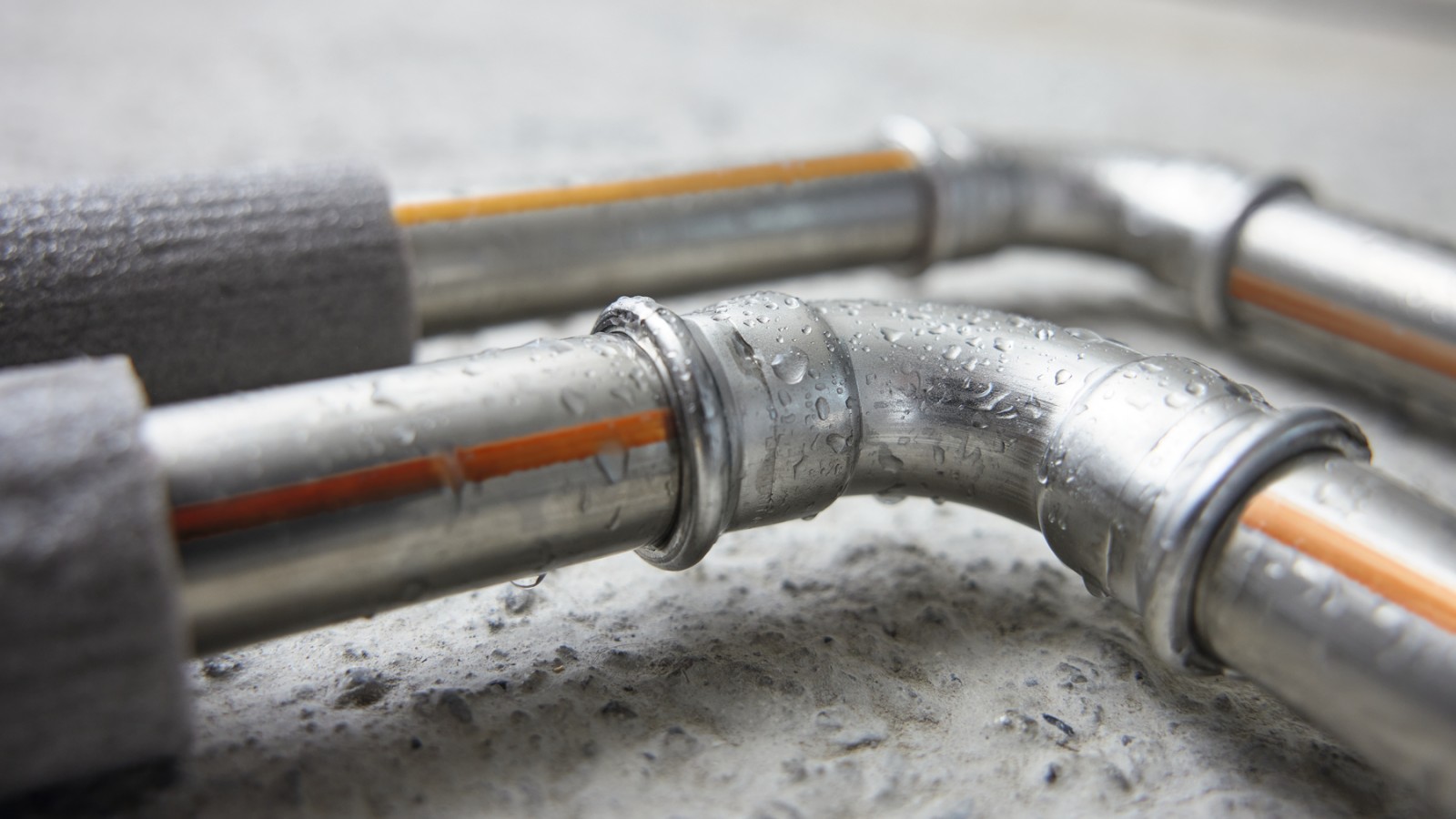

Ved køleanlæg fører temperaturforskelle mellem ledningsindhold og omgivelser til kondensvand. Ved gulvlægning kan fugt fra cementbaserede byggematerialer, for korte udtørringstider eller uønsket indtrængning af pudse- eller terassevand udgøre en risiko.
Rørsystemet Geberit Mapress Therm i CrTi-stål er velegnet til begge anvendelsestilfælde uden omfattende efterarbejde og med en omkostningseffektiv løsning.
Hovedanvendelser og anvendelsesområder
Geberit Mapress Therm er velegnet til følgende anvendelser:

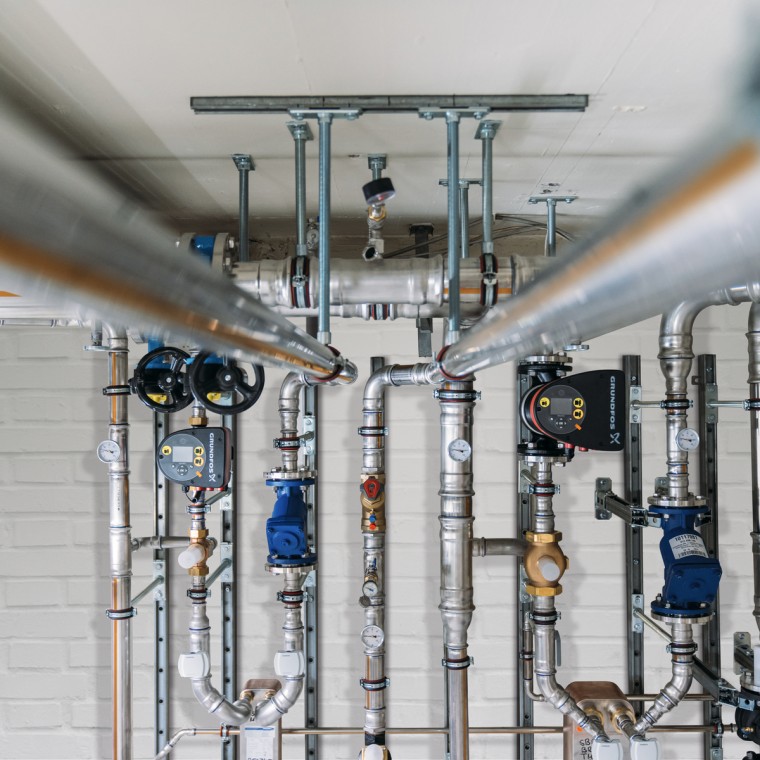

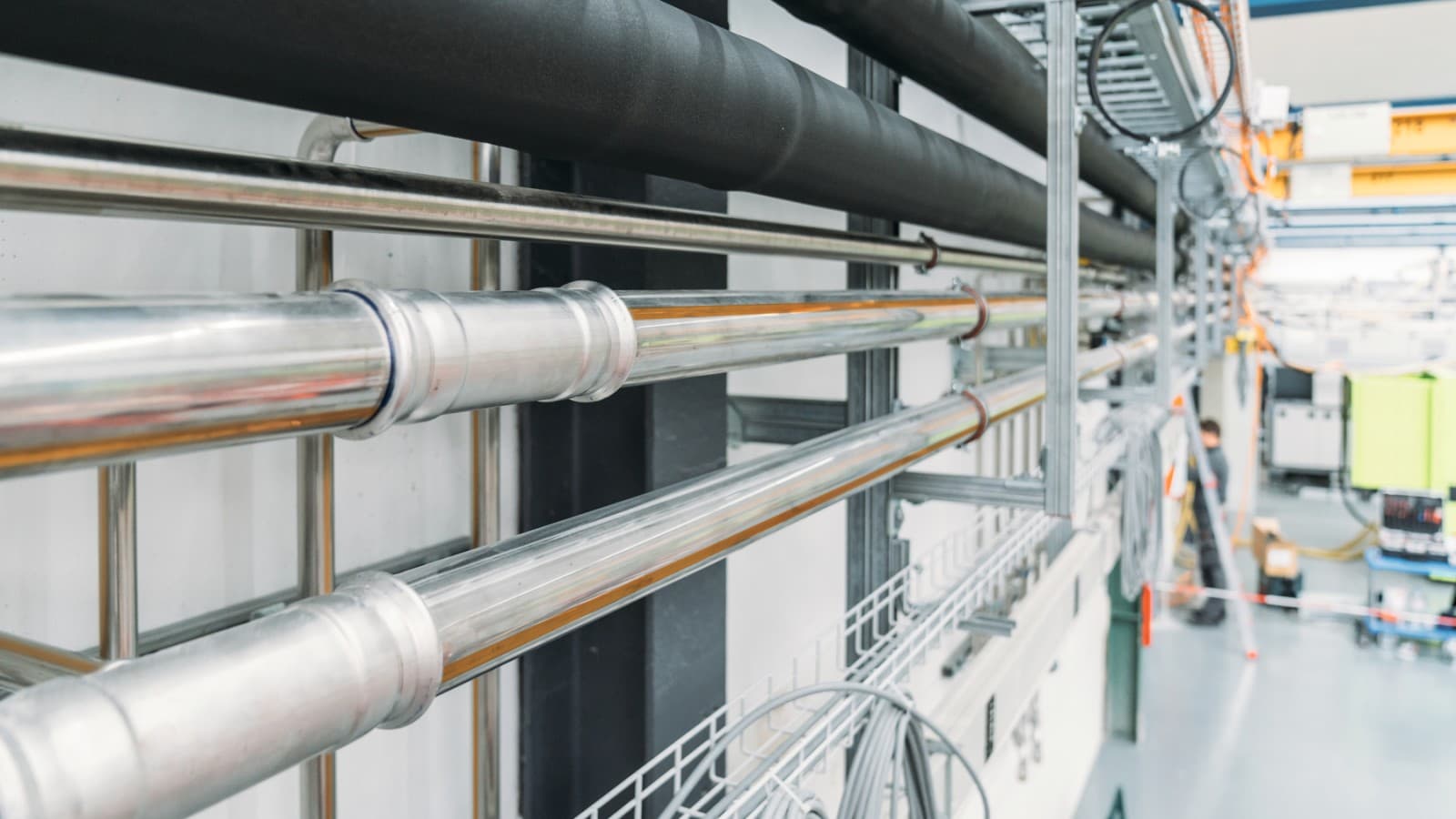

Lukkede kølekredsløb i industrien
Geberit Mapress Therm tilbyder ved lukkede kølekredsløb med kondensdannelse pålidelig beskyttelse mod udvendig korrosion.
Opvarmning og køling i bygningsteknik
Geberit Mapress Therm er ikke kun egnet til køleledninger, men kan også bruges i lukkede varmesystemer – for eksempel til gulvvarme, varmelegemer eller radiatorer.

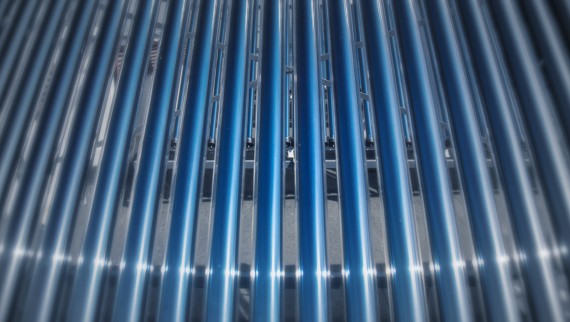

Sol og fjernvarme
Geberit Mapress Therm kan også anvendes til solteknik og fjernvarmevand.
Sprinkler- og slukkevandsledninger
Geberit Mapress Therm er testet og godkendt til brug i vådrørs-sprinkleranlæg samt rørledninger til slukningsvand.
Fordele ved Geberit Mapress Therm Til mange anvendelser i lukkede systemer
Anvendelser inden for køle- og varmeområdet
Geberit Mapress Therm er velegnet til en lang række industrielle anvendelser, herunder varme- og kølekredsløb med eller uden frostbeskyttelse samt installationer til trykluft, inertgasser og undertryk.
Entydig systemmærkning
Geberit Mapress Therm kan nemt identificeres på den orange presseindikator på fittingsene og den gennemgående orange markering på systemrørene. Derudover er alle komponenter mærket med et ikke-drikkevandssymbol.
Da symbolet er præget direkte i hver fitting, forbliver systemet let genkendeligt, også efter installationen.
Anvendelser for Geberit Mapress Therm
Geberit Mapress Therm tilbyder ved lukkede køle- og kuldekredsløb med kondensdannelse pålidelig beskyttelse mod udvendig korrosion.

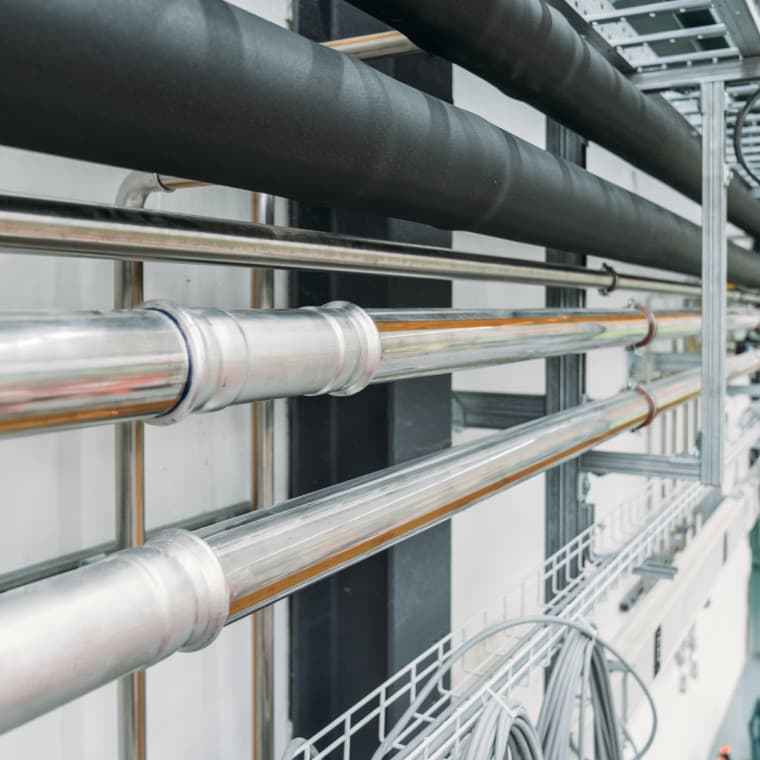

I mange industrielle anvendelser som trykluft, inertgasser og undertryk

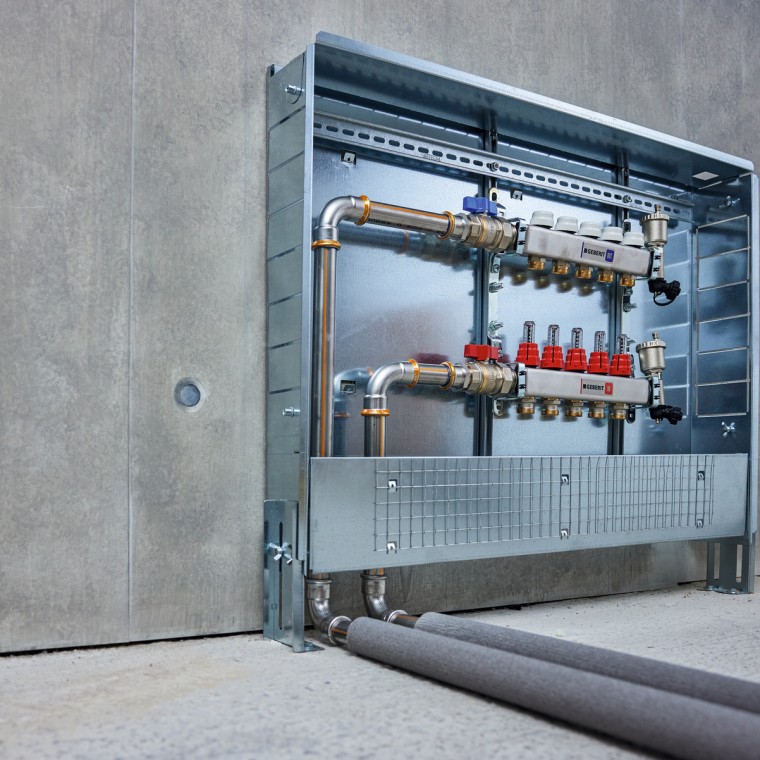

Inden for bygningsteknik til varmerør i gulvområdet, til varmelegemer og radiatorer
Geberit Mapress Therm er også egnet til solar-, fjernvarme- og trykluftanvendelser.
Gode grunde til Geberit Mapress Therm
Nem genkendelse
Mærkning i orange og ikke-drikkevands-symbol på fittings og systemrør.
Visning af upressede forbindelser
Hvis pressindikatoren stadig er intakt, er forbindelsen ikke blevet presset.
Til varme- og kølekredsløb
Specielt til anvendelser med temperaturforskelle
Korrosionsbestandig
Korrosionsbestandig og økonomisk takket være det lavtlegerede rustfri stål
Geberit Mapress Therm i overblik
Data & fakta
Sortimentsoversigt
- 11 nominelle størrelser d12 til d108
- 200 forskellige fittings
- Systemrør CrTi
Dimensioner
Tilgængelige rørdimensioner
| Nominel størrelse DN | Dimension d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5⟧ |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108 x 2,0 |

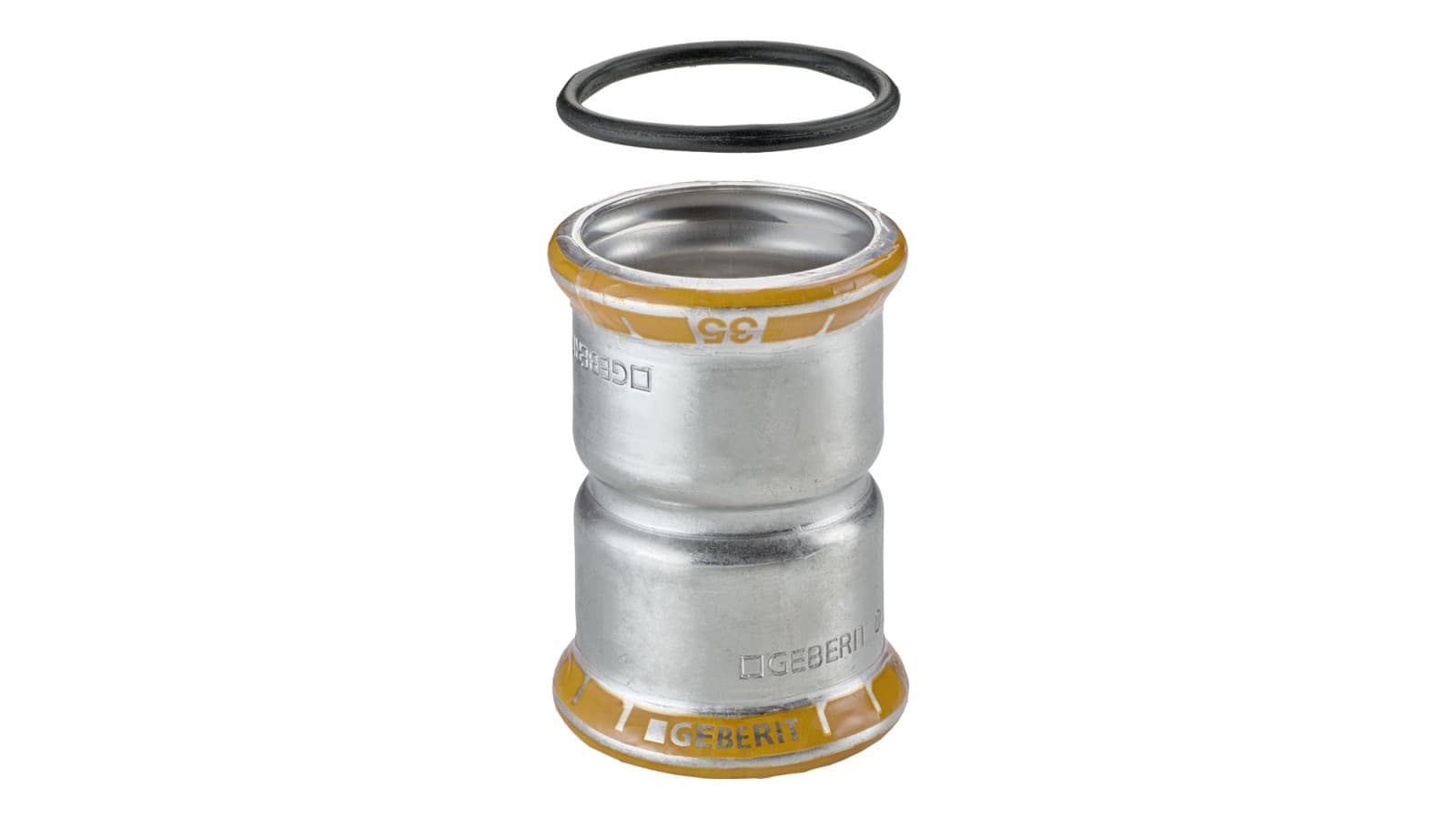

Fittings
Tilgængelige fittings

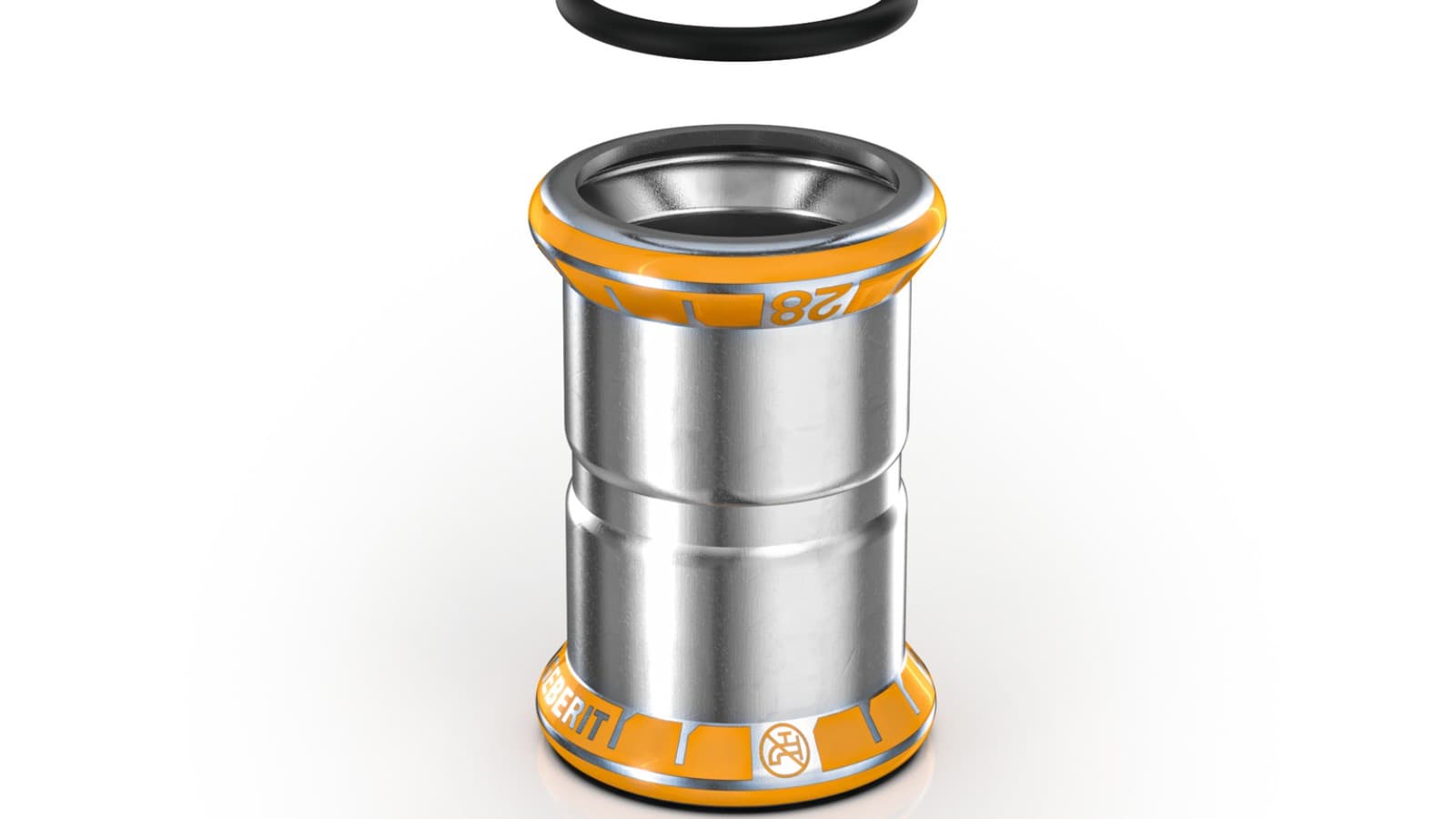

- Orangefarvet pressindikator til kontrol af korrekt pressede fittings
- Orangefarvet pressindikator kendetegner materialet rustfrit stål
- Ikke-drikkevands-symbol på pressindikatoren og præget i fitting for permanent genkendelse
- Dimension påtrykt på pressindikatoren
- Ikke pressede forbindelser er utætte og straks synlige ved en trykprøvning
- 200 forskellige fittings
Tætninger
Tilgængelige tætningsringe
Geberit Mapress Therm kan anvendes i forskellige applikationer med den sorte CIIR-tætningsring eller med den blå FKM-tætningsring. Alle anvendelser med Geberit Mapress Therm med de forskellige tætninger findes i anvendelsesoversigten. Bemærk de respektive anvisninger.
Tætningsring CIIR, sort
Geberit Mapress Therm med den sorte CIIR-tætningsring er egnet til følgende flydende medier i lukkede systemer:
- Køle- og varmevand uden frostbeskyttelsesmiddel
- Køle- og varmevand med frostbeskyttelsesmiddel
- Fjernvarmevand ≤ 120 °C
- Sprinkler (våd)
- Slukkevands (våd)
Og til de følgende gasformige medier:
- Trykluft (renhedsklasse olie 1–3)
- Undertryk
- Inertgasser (fx nitrogen)
Tætningsring FKM, blå
Geberit Mapress Therm i kombination med den blå FKM-tætningsring står for høj temperatur- og kemikaliebestandighed.
Anvendelig til følgende flydende medier i lukkede systemer:
- Fjernvarmevand ≤ 140 °C
- Varmebærer (sol)
Anvendelig til følgende gasformige medier:
- Trykluft (renhedsklasse olie 1–X)

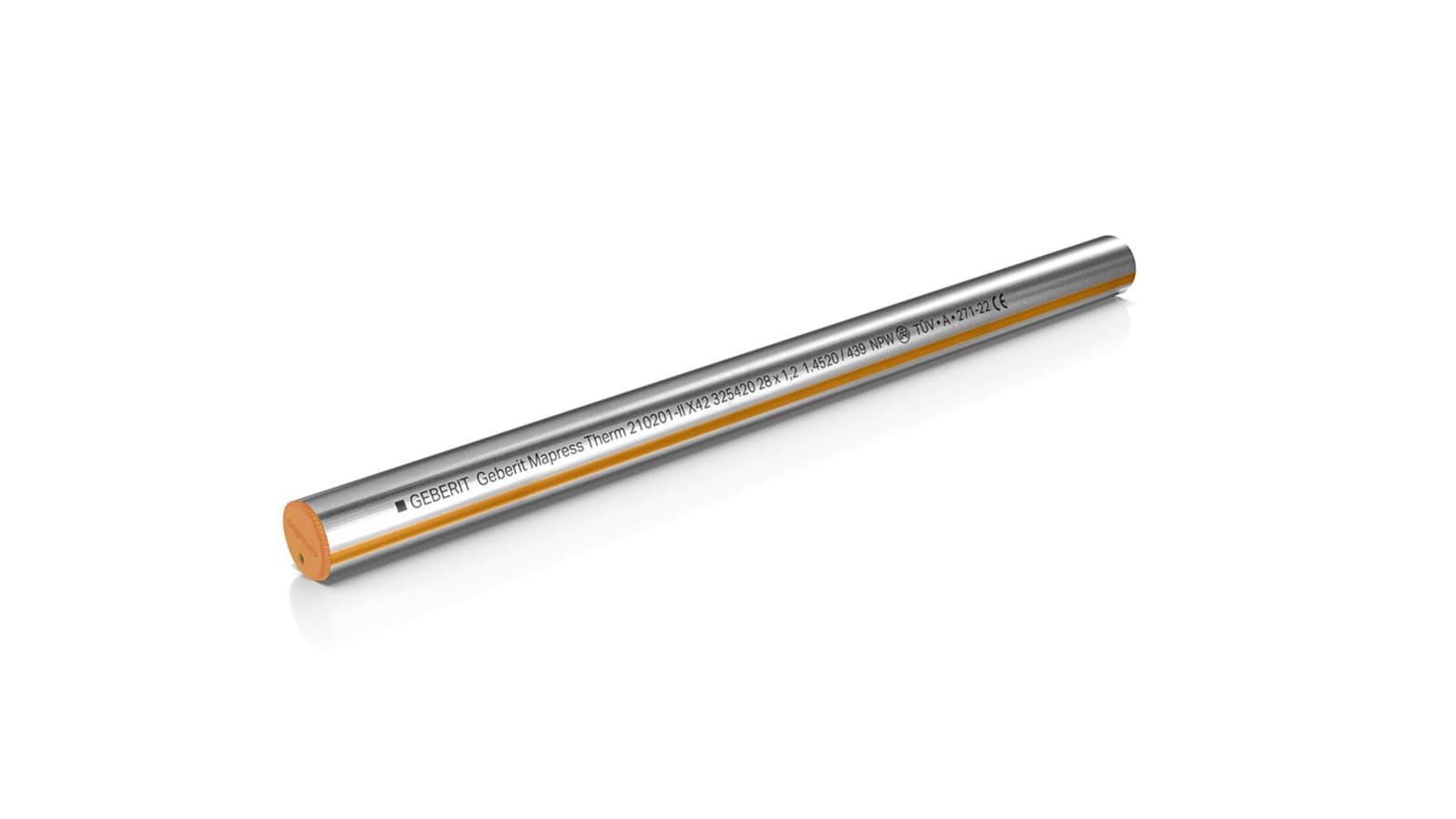

Systemrør
Tilgængelige systemrør

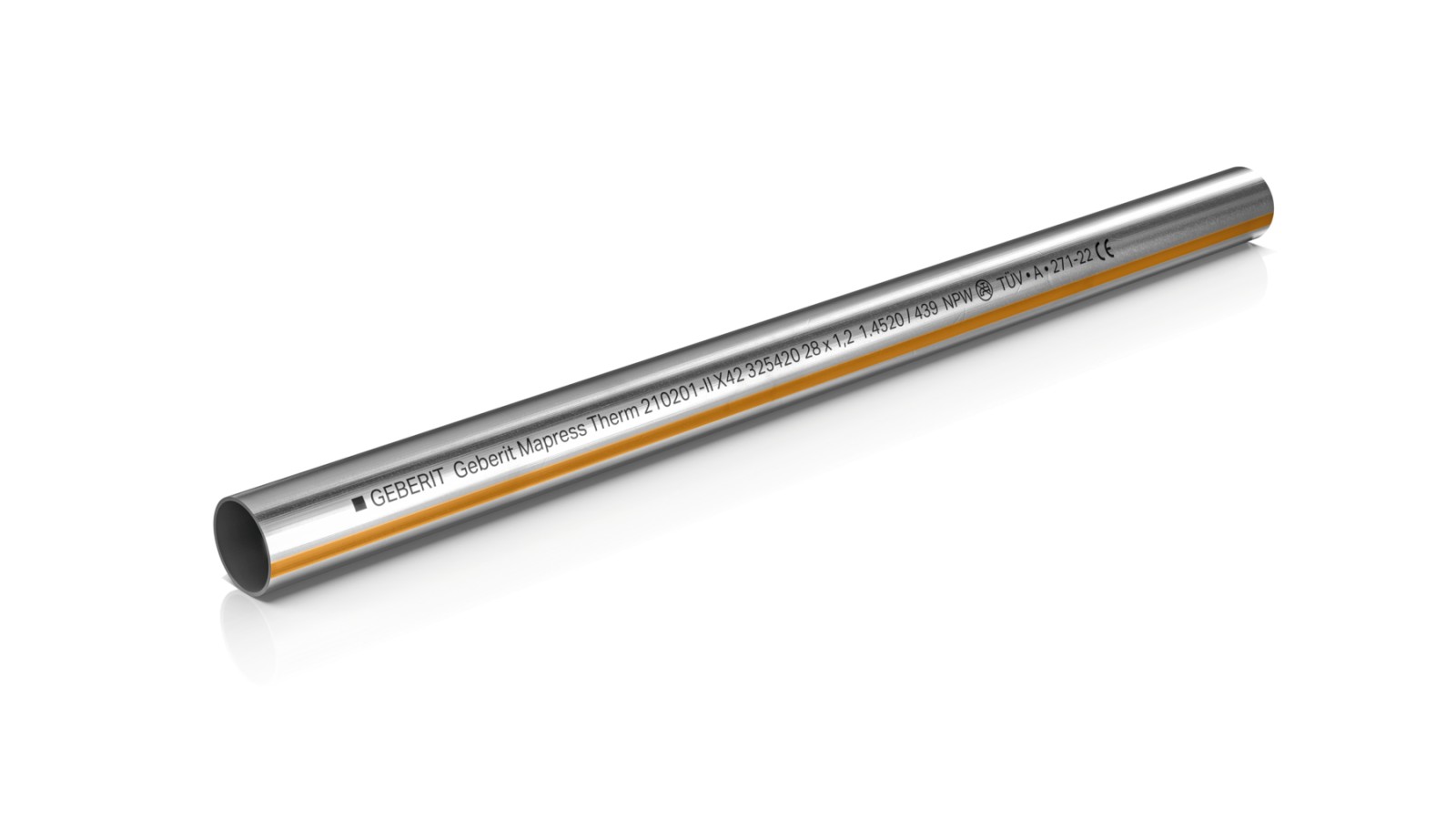

Geberit Mapress Therm systemrør CrTi (1.4520)
- Det anvendte lavtlegerede rustfri stål er korrosionsbestandigt
- Mærkning med gennemgående orangefarvet linje
- Med orangefarvede beskyttelseshætter
- Mærkning med ikke-drikkevands-symbolet
Miljøvaredeklaration
EPD produktdeklaration
Miljøvaredeklarationer (Environmental Product Declarations, EPD) skaber transparens og muliggør sammenligning af produkter med hensyn til deres miljøpåvirkning.
Installation
Sådan fungerer installationen
Til installationen af Geberit Mapress tilbyder Geberit et omfattende sortiment af presseværktøjer, pressbakker og -slynger til rådighed.
Bemærk: Installationen af Geberit Mapress d12 til d88,9 adskiller sig fra den for Geberit Mapress d108.
Find det rette rørsystem
Produktsortiment Geberit Mapress Therm Artikler, tekniske oplysninger og mere
Har du spørgsmål? Vi hjælper dig gerne
Vores specialister rådgiver ingeniører, VVS-installatører og andre fagfolk om deres projekter. De rådgiver dig gerne om, hvordan du bedst kan mestre dine nuværende udfordringer med vores produkter.
Ofte stillede spørgsmål om Geberit Mapress Therm
Hvor korrosionsbestandigt er Geberit Mapress Therm?
Geberit Mapress Therm er korrosionsbestandigt til lukkede, iltfattige varme- og køleanlæg. Ved brug af rustfrit stål (materiale 1.4521) tilbyder systemet en pålidelig bestandighed under de tilsigtede driftsbetingelser.
Hvordan adskiller Geberit Mapress Therm sig fra Geberit Mapress Rustfrit?
Geberit Mapress Therm består af rustfrit stål 1.4521 til lukkede kredsløb, Geberit Mapress Rustfrit af stål 1.4401 til universelle anvendelser.
Hvornår bruges Geberit Mapress Therm eller Geberit Mapress El-forzinket?
Geberit Mapress Therm anvendes i lukkede varme- og køleanlæg.
Geberit Mapress El-forzinket er egnet til lukkede varme- og industrianlæg med lave korrosionskrav.
