Geberit Mapress CuNiFe til anvendelser med kontakt med havvand
Specialisten i havvand
I skibsbygning og offshore‑anvendelser hersker der ekstreme forhold. Rørsystemer skal her ikke blot fungere pålideligt, men levere høj sikkerhed og bestandighed over mange år.
På grund af den høje korrosionsbestandighed har kobber‑nikkel‑jern‑legeringen i Geberit Mapress CuNiFe især bevist sit værd i rørledninger til havvand.
Det omfattende sortiment af det pressbare rørsystem omfatter systemrør samt fittings med forskellige tætningsringe.
Hovedanvendelser og anvendelsesområder
Direkte kontakt med havvand i skibsbygning eller offshore, f.eks. på olie‑ eller gasplatforme, stiller de højeste krav til korrosionsbestandigheden. Netop her er Geberit Mapress CuNiFe særligt velegnet takket være sine høje korrosionsbestandighed og brede anvendelighed.
Lænse
Geberit Mapress CuNiFe er velegnet til at oppumpe lænsevand og lede det videre til separatorer, hvor det renses.

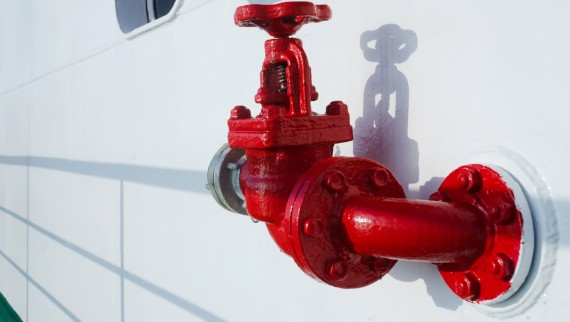

Slukningsvandsledninger
Til sprinkler- eller slukningsvandsledninger “våde” og “tørre” i det maritime område er Geberit Mapress CuNiFe ideelt.
Havvandsledninger
Korrosionsbestandige CuNiFe‑rør og ‑fittings er velegnede til forskellige anvendelser som køling, ballastvand eller afsaltningsanlæg.
Sanitetsledninger
Til vandforsyning af toiletter eller til påfyldning af swimmingpools på krydstogtskibe anvendes havvand, som kan transporteres med Geberit Mapress CuNiFe.
Rørsystemer til skibsbygning
Som supplement til Geberit Mapress CuNiFe omfatter Geberits portefølje yderligere rørsystemer og løsninger til det maritime område.
Til andre industrigrene står et bredt sortiment af passende løsninger til forsynings- og afløbsanvendelser til rådighed.
Geberit Mapress CuNiFe i overblik
Data & fakta
Sortimentsoversigt
- 11 nominelle størrelser d12 til d108
- Materiale CuNi10Fe1.6Mn, (2.1972.11)
- Omkring 500 Fittings
- Systemrør CuNiFe 2.1973
Dimensioner
Tilgængelige rørdimensioner
| Nominel størrelse (DN) | Dimension d x s (mm) |
|---|---|
| 12 | 15,0 x 1,0 |
| 20 | 22,0 x 1,0 |
| 20 | 22,0 x 1,5 |
| 25 | 28,0 x 1,5 |
| 32 | 35,0 x 1,5 |
| 40 | 42,0 x 1,5 |
| 50 | 54,0 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108,0 x 2,0 |
Fittings
Tilgængelige fittings

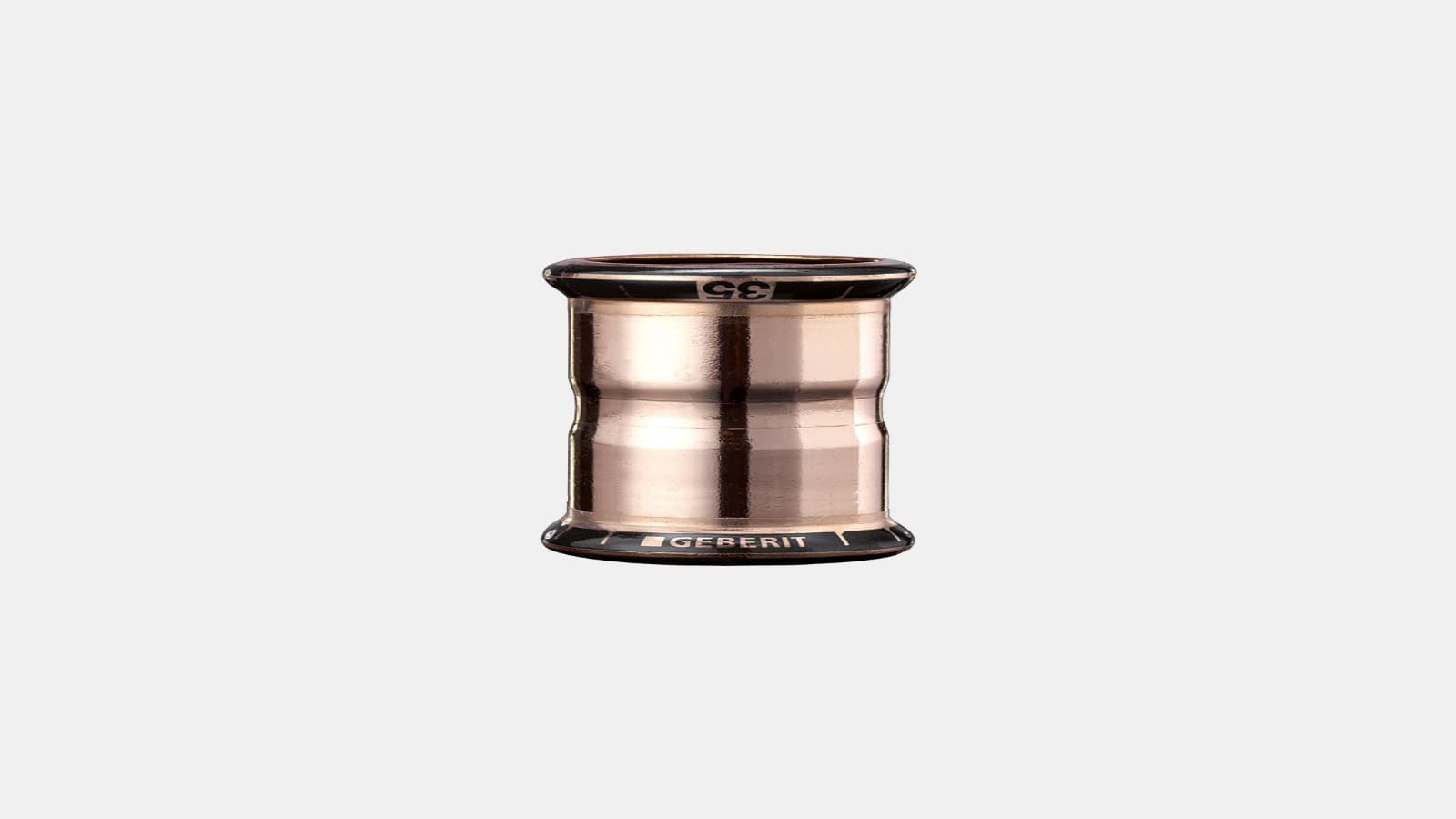

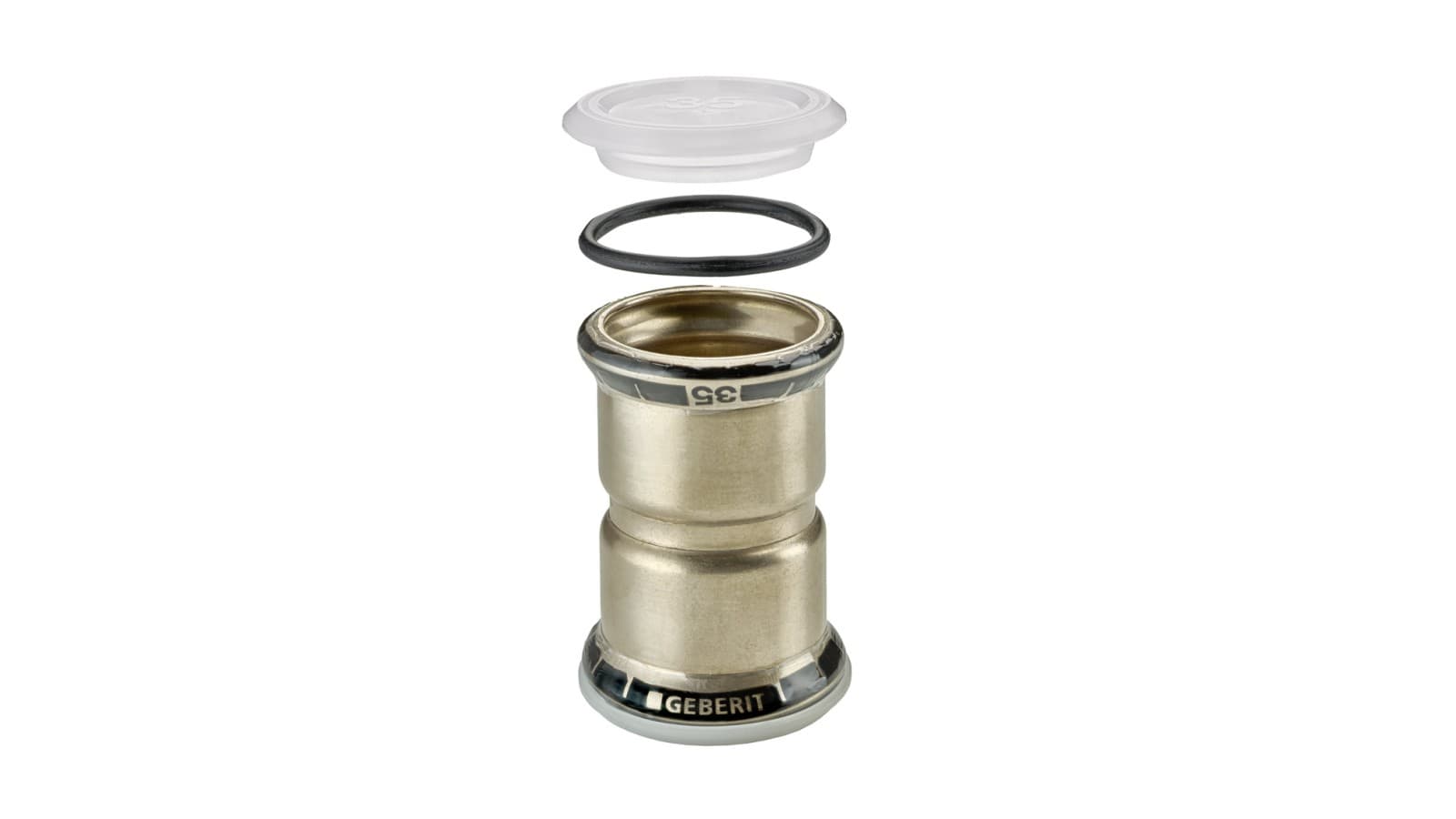

Geberit Mapress CuNiFe fittings
- Geberit Mapress CuNiFe fittings og rør af kobber‑nikkel‑jern‑legering
- Sort presseindikator kendetegner materialet CuNiFe
- Dimension trykt på presseindikatoren
- Ikke‑pressede forbindelser er utætte og kan straks identificeres ved en trykprøvning
- Beskyttelsesprop forhindrer tilsmudsning af fittings
- Særligt velegnet til anvendelser i skibsbygning eller ved kontakt med havvand

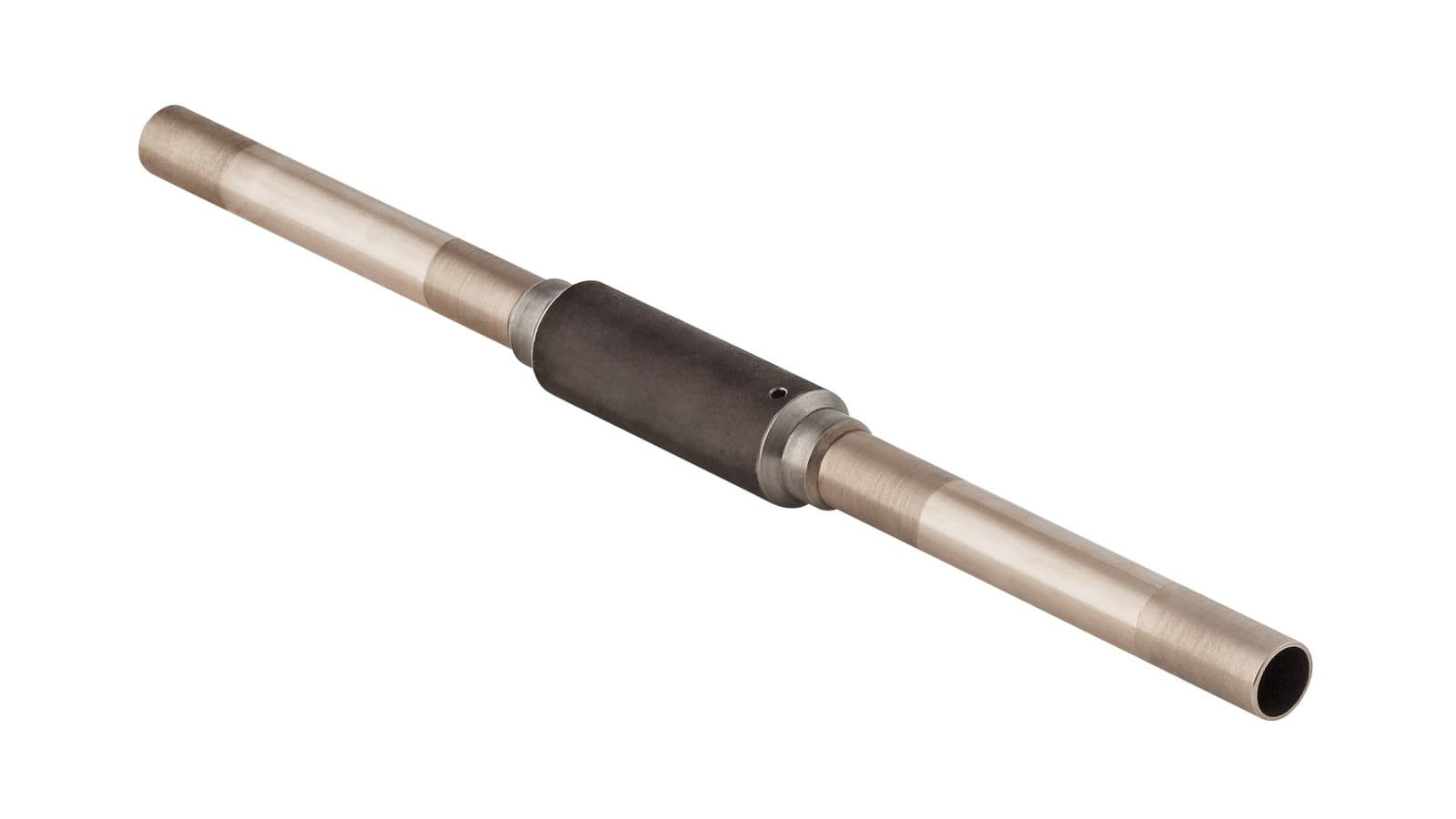

Geberit Mapress CuNiFe gennemføring i skot og dæk
I skibsbygning er en gennemføring i skot og dæk særligt vigtig, da den sikrer, at kabler, rør eller ledninger føres gennem skot (skillevægge) og dæk (etagedæk) uden at kompromittere skibets strukturelle integritet eller brandsikring.
- Beskyttelsesrør til indsvejsning
- Beskyttelsesrør af stål 1.0039, lakeret
- Fås i dimensionerne d15 til d108
Tætninger
Tilgængelige tætninger
For anvendelsen af tætningsringene skal anvisningerne i anvendelsesoversigten følges.
Anvendelser med Geberit Mapress CuNiFe og sort CIIR‑tætningsring
Kan anvendes til følgende flydende medier:
- Kølevand uden frostbeskyttelsesmiddel 0 til 100 °C
- Kølevand med frostbeskyttelsesmiddel -30 til 120 °C
- Til gråt og sort spildevand med pH‑værdi > 6.0
- Havvand 0 til 100 °C
- Slukningsvand (våd)
- Sprinkler (våd)
- Kemikalier og tekniske væsker
Kan anvendes til følgende gasformige medier:
- Trykluft (renhedsklasse olie 0–3)
- Undertryk
Systemrør
Sortiment af systemrør

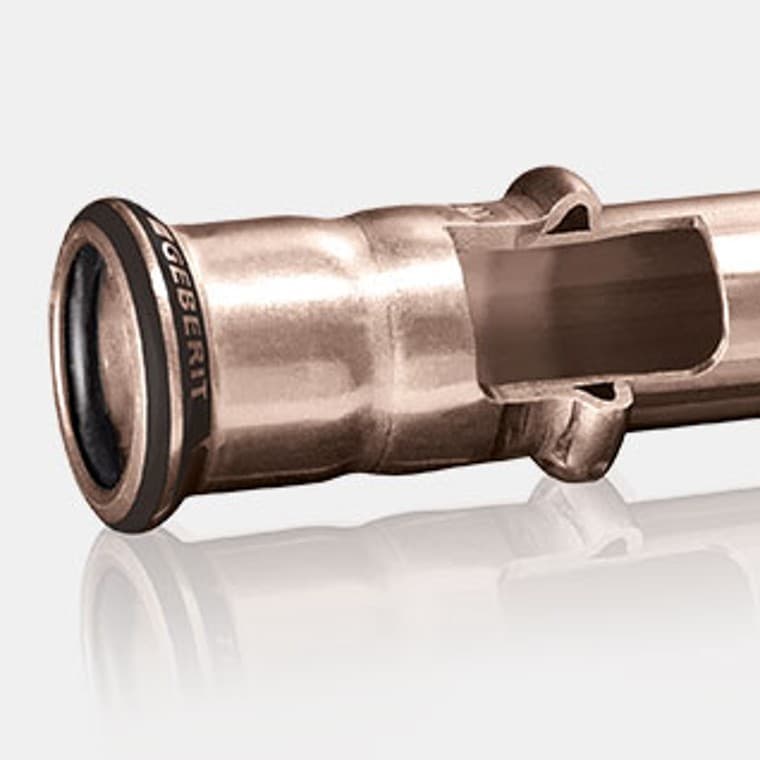

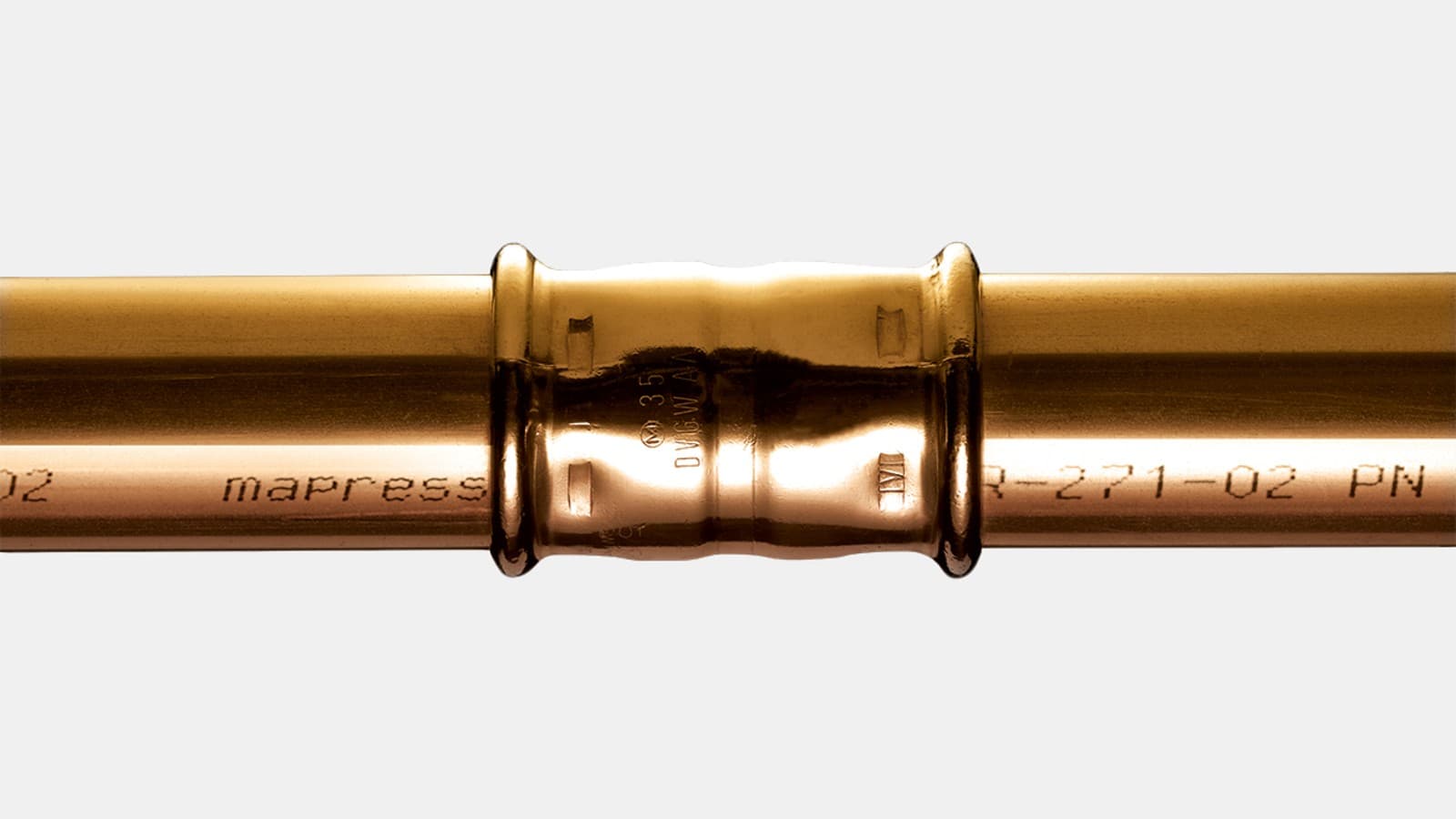

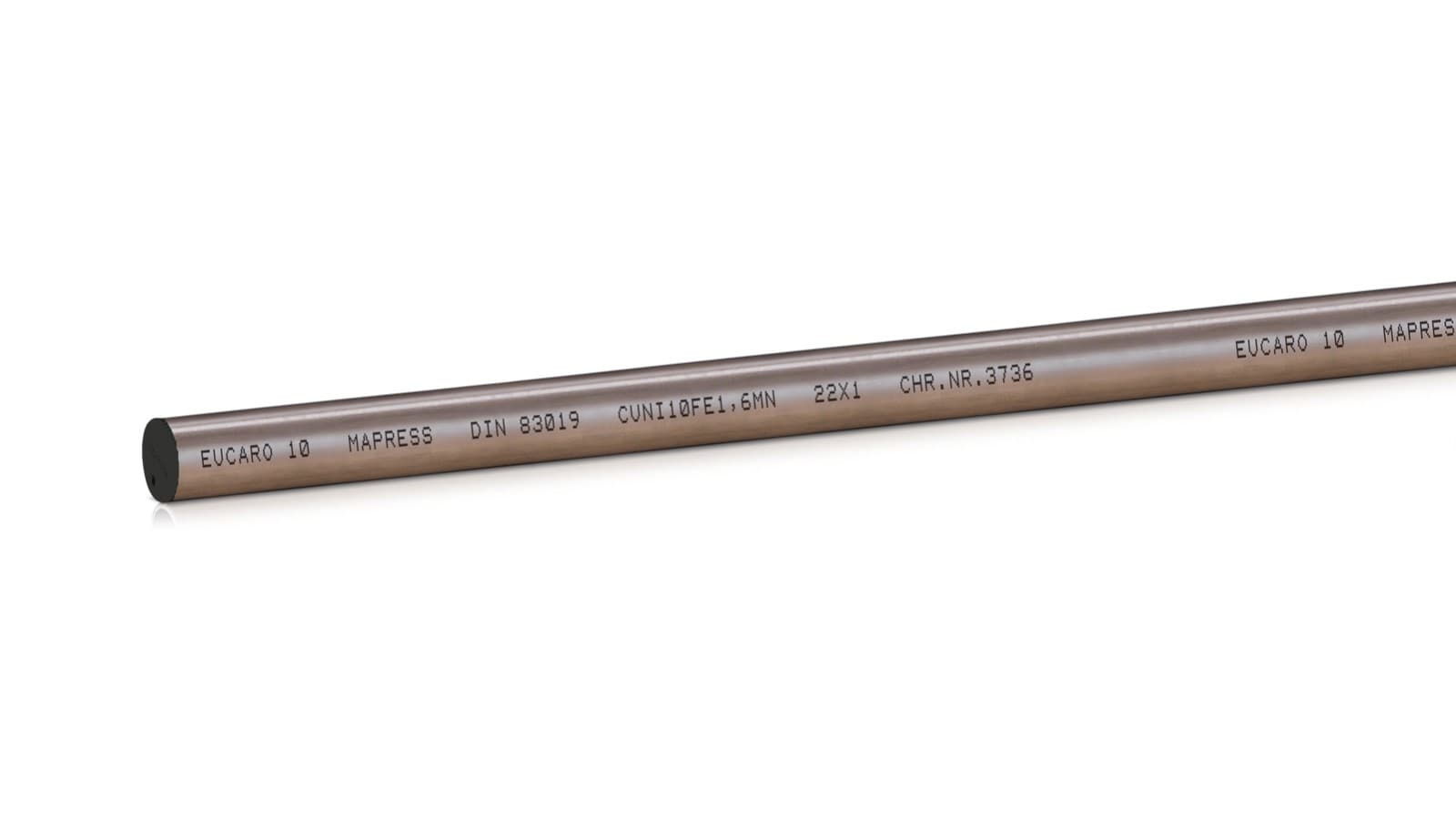

Geberit Mapress CuNiFe systemrør
- Fremragende korrosionsbestandighed, især over for havvand
- Sorte beskyttelsespropper ved rørenderne forhindrer indtrængning af støv og snavs
- Særlig termisk og mekanisk behandling af rørene skaber en homogen, højkvalitets materialestruktur
Miljøvaredeklaration
EPD produktdeklaration
Miljøvaredeklarationer (Environmental Product Declarations, EPD’er) skaber transparens og gør det muligt at sammenligne produkter med hensyn til deres miljøpåvirkninger.
For Geberit Mapress CuNiFe er der miljøvaredeklarationer tilgængelige for rør og de mest almindelige fittings:
Installation
Sådan fungerer installationen
Til installation af Geberit Mapress tilbyder Geberit et omfattende sortiment af presseværktøjer, pressbakker og -slynger .
Bemærk: Installationen af Geberit Mapress d12 til d88.9 adskiller sig fra installationen af Geberit Mapress d108.
Geberit Mapress CuNiFe Udvalgte forsyningssystemer
Har du spørgsmål? Vi hjælper dig gerne
Vores specialister rådgiver ingeniører, VVS-installatører og andre fagfolk om deres projekter. De rådgiver dig gerne om, hvordan du bedst kan mestre dine nuværende udfordringer med vores produkter.
Ofte stillede spørgsmål om Geberit Mapress CuNiFe
Hvorfor anvendes CuNiFe især i skibsbygning?
CuNiFe egner sig til skibsbygning, da kobber‑nikkel‑jern‑legeringen på grund af den lave korrosionstendens er bestandig over for havvand.
Hvad står CuNiFe egentlig for?
CuNiFe står for en kobber‑nikkel‑jern‑legering med høj korrosionsbestandighed, især over for havvand.
Kan CuNiFe kombineres med andre materialer?
Vi fraråder at bearbejde Geberit Mapress CuNiFe sammen med andre materialer.
Hvor let er installation og vedligeholdelse under trange offshore‑forhold, hvor der desuden gælder skærpede sikkerhedskrav?
Installationen af Geberit Mapress CuNiFe er enkel, da det presses. Ved presseforbindelser er svejsning ikke nødvendig. De omfattende sikkerhedsforanstaltninger for brandsikring bortfalder derfor.
Installationen med de handy presseværktøjer fra Geberit kan også udføres i snævre rum.
Hvilke godkendelser til maritime anvendelser har Geberit Mapress CuNiFe?
Geberit Mapress CuNiFe opfylder internationale standarder og er certificeret af førende klassifikationsselskaber som ABS, Bureau Veritas, China Classification Society, Class NK, DNV, Lloyd’s Register og RINA. Så er du på den sikre side over hele verden.
